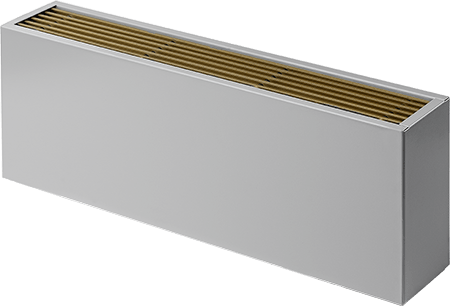

Конвекторы НКД, НКДН, НКНД, НКНДН - отопительные приборы малой высоты для систем водяного теплоснабжения монтируемые на стене или полу, двойной глубины.
Элемент нагревательный конвектора изготовлен из медных труб с алюминиевым оребрением.
Кожух выполнен из оцинкованной стали окрашенной эпоксиполиэфирной краской.
Защитная декоративная решётка может быть как сборная из алюминиевого профиля, так и стальная сборная из окрашенного профиля или просечная.
1. НАЗНАЧЕНИЕ
1.1.Конвектор предназначен для отопления жилых и административных зданий и используется в двухтрубных системах водяного отопления с принудительной циркуляцией.
1.2.Конвектор допускается эксплуатировать в системах водяного отопления с температурой теплоносителя до 130 С? и избыточным давлением теплоносителя до 1,6 МПа (16 кгс/см2).
2. Обозначение изделия
Тип
НКД – напольный сдвоенный, боковое подключение,
НКДН – напольный сдвоенный, нижнее подключение,
НКНД – настенный сдвоенный, боковое подключение,
НКНДН – настенный сдвоенный, нижнее подключение,
Высота нагревательного элемента, мм
05 = 50, 10=100, 20=200
Габаритные размеры кожуха, мм
Высота: 08=80, 10=100, 15=150, 25=250
Длина: 050=500, 060=600, 070=700, 080=800, 090=900,
100=1000, 110=1100, 120=1200, 130=1300, 140=1400, 150=1500,
160=1600, 170=1700, 180=1800, 190=1900, 200=2000, 210=2100,
220=2200, 230=2300, 240=2400, 250=2500, 260=2600, 270=2700,
280=2800, 290=2900, 300=3000
Исполнение решетки
Ал. – решетка алюминиевая
Ст.– решетка стальная.
Пр.– решетка стальная, просечная.
3. КОМПЛЕКТНОСТЬ поставки
Конвектор в сборе 1 шт.
Ключ воздухоспускного клапана 1 шт.
Коробка упаковочная 1 шт.
Паспорт 1 шт.
4. УСТРОЙСТВО И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
4.1. Конвекторы снабжены ручными воздухоотводчиками. Для удаления воздуха к конвектору прилагается специальный ключ. Воздухоотводчики снабжены полимерными трубками для отвода газо-воздушной смеси в нижнюю часть прибора.
4.2. Размеры и технические характеристики изделий представлены на Рис.1-6 и в таблице 1.
Рис.1 Конвектор напольный сдвоенный с нижним подключением – НКДН 05-08.050…300.
Рис.1 Конвектор напольный сдвоенный с нижним подключением – НКДН 05-08.050…300.
1-решётка, 2-воздухоспускной клапан, 3-тепловой элемент, 4-кожух,
5-опоры для крепления к полу.
Рис.2 Конвектор настенный сдвоенный с боковым подключением – НКНД 05-10.050…300.
Рис.2 Конвектор настенный сдвоенный с боковым подключением – НКНД 05-10.050…300.
1-решётка, 2-воздухоспускной клапан, 3-тепловой элемент, 4-кожух,
5-кронштейн с отверстиями для крепления к стене.
Рис.3 Конвектор настенный сдвоенный с нижним подключением НКНДН 10-15.050…300.
Рис.3 Конвектор настенный сдвоенный с нижним подключением НКНДН 10-15.050…300.
Рис.4 Конвектор напольный сдвоенный с боковым подключением – НКД 10-15.050…300.
Рис.4 Конвектор напольный сдвоенный с боковым подключением – НКД 10-15.050…300.
Рис.5 Конвектор настенный сдвоенный с боковым подключением – НКНД 20-25.050…300.
Рис.5 Конвектор настенный сдвоенный с боковым подключением – НКНД 20-25.050…300.
Рис.6 Конвектор напольный сдвоенный с нижним подключением НКДН 20-25.050…300.
Рис.6 Конвектор напольный сдвоенный с нижним подключением НКДН 20-25.050…300.
Таблица 1
Обозначение
Теплоотдача, кВт
Высота, мм
Глубина, мм
Длина, мм
Масса, кг
Площадь пов. наг., м2
Объём воды в кон-ре, л
НКНД (НКД), НКНДН (НКДН) 05-08
05-08.050
0,505
105 (150)
239 (234)
500
4,7
1,40
0,26
05-08.060
0,685
105 (150)
239 (234)
600
5,4
1,91
0,33
05-08.070
0,865
105 (150)
239 (234)
700
6,1
2,40
0,40
05-08.080
1,046
105 (150)
239 (234)
800
6,8
2,89
0,47
05-08.090
1,226
105 (150)
239 (234)
900
7,4
3,38
0,54
05-08.100
1,406
105 (150)
239 (234)
1000
8,1
3,87
0,60
05-08.110
1,587
105 (150)
239 (234)
1100
8,7
4,38
0,67
05-08.120
1,767
105 (150)
239 (234)
1200
9,9
4,87
0,74
05-08.130
1,947
105 (150)
239 (234)
1300
10,5
5,36
0,81
05-08.140
2,127
105 (150)
239 (234)
1400
11,2
5,85
0,88
05-08.150
2,308
105 (150)
239 (234)
1500
11,8
6,37
0,95
05-08.160
2,488
105 (150)
239 (234)
1600
12,5
6,86
1,01
05-08.170
2,668
105 (150)
239 (234)
1700
13,2
7,35
1,08
05-08.180
2,849
105 (150)
239 (234)
1800
13,9
7,84
1,15
05-08.190
3,029
105 (150)
239 (234)
1900
14,5
8,33
1,22
05-08.200
3,209
105 (150)
239 (234)
2000
15,2
8,84
1,29
05-08.210
3,389
105 (150)
239 (234)
2100
16,3
9,33
1,36
05-08.220
3,570
105 (150)
239 (234)
2200
17,0
9,82
1,43
05-08.230
3,750
105 (150)
239 (234)
2300
17,6
10,31
1,50
05-08.240
3,930
105 (150)
239 (234)
2400
18,3
10,82
1,57
05-08.250
4,110
105 (150)
239 (234)
2500
19,0
11,32
1,63
05-08.260
4,291
105 (150)
239 (234)
2600
19,6
11,81
1,70
05-08.270
4,471
105 (150)
239 (234)
2700
20,3
12,30
1,77
05-08.280
4,651
105 (150)
239 (234)
2800
21,0
12,79
1,84
05-08.290
4,832
105 (150)
239 (234)
2900
21,6
13,30
1,91
05-08.300
5,012
105 (150)
239 (234)
3000
22,3
13,79
1,98
НКНД (НКД), НКНДН (НКДН) 05-10
05-10.050
0,594
125 (200)
239 (234)
500
5,2
1,40
0,26
05-10.060
0,806
125 (200)
239 (234)
600
5,9
1,91
0,33
05-10.070
1,018
125 (200)
239 (234)
700
6,6
2,40
0,40
05-10.080
1,230
125 (200)
239 (234)
800
7,3
2,89
0,47
05-10.090
1,442
125 (200)
239 (234)
900
8,0
3,38
0,54
05-10.100
1,654
125 (200)
239 (234)
1000
8,7
3,87
0,60
05-10.110
1,866
125 (200)
239 (234)
1100
9,4
4,38
0,67
05-10.120
2,079
125 (200)
239 (234)
1200
10,7
4,87
0,74
05-10.130
2,291
125 (200)
239 (234)
1300
11,3
5,36
0,81
05-10.140
2,503
125 (200)
239 (234)
1400
12,0
5,85
0,88
05-10.150
2,715
125 (200)
239 (234)
1500
12,7
6,37
0,95
05-10.160
2,927
125 (200)
239 (234)
1600
13,4
6,86
1,01
05-10.170
3,139
125 (200)
239 (234)
1700
14,1
7,35
1,08
05-10.180
3,351
125 (200)
239 (234)
1800
14,8
7,84
1,15
05-10.190
3,563
125 (200)
239 (234)
1900
15,5
8,33
1,22
05-10.200
3,775
125 (200)
239 (234)
2000
16,2
8,84
1,29
05-10.210
3,987
125 (200)
239 (234)
2100
17,5
9,33
1,36
05-10.220
4,200
125 (200)
239 (234)
2200
18,2
9,82
1,43
05-10.230
4,412
125 (200)
239 (234)
2300
18,9
10,31
1,50
05-10.240
4,624
125 (200)
239 (234)
2400
19,6
10,82
1,57
05-10.250
4,836
125 (200)
239 (234)
2500
20,3
11,32
1,63
05-10.260
5,048
125 (200)
239 (234)
2600
21,0
11,81
1,70
05-10.270
5,260
125 (200)
239 (234)
2700
21,6
12,30
1,77
05-10.280
5,472
125 (200)
239 (234)
2800
22,3
12,79
1,84
05-10.290
5,684
125 (200)
239 (234)
2900
23,0
13,30
1,91
05-10.300
5,896
125 (200)
239 (234)
3000
23,7
13,79
1,98
НКНД (НКД), НКНДН (НКДН) 10-15
10-15.050
0,714
175 (250)
239 (234)
500
6,2
1,88
0,52
10-15.060
0,969
175 (250)
239 (234)
600
7,1
2,57
0,66
10-15.070
1,224
175 (250)
239 (234)
700
7,9
3,22
0,79
10-15.080
1,480
175 (250)
239 (234)
800
8,8
3,91
0,93
10-15.090
1,735
175 (250)
239 (234)
900
9,6
4,60
1,07
10-15.100
1,990
175 (250)
239 (234)
1000
10,5
5,25
1,20
10-15.110
2,245
175 (250)
239 (234)
1100
11,3
5,94
1,34
10-15.120
2,500
175 (250)
239 (234)
1200
12,8
6,63
1,48
10-15.130
2,755
175 (250)
239 (234)
1300
13,7
7,28
1,62
10-15.140
3,010
175 (250)
239 (234)
1400
14,5
7,96
1,76
10-15.150
3,265
175 (250)
239 (234)
1500
15,4
8,65
1,90
10-15.160
3,520
175 (250)
239 (234)
1600
16,2
9,30
2,03
10-15.170
3,775
175 (250)
239 (234)
1700
17,1
9,99
2,17
10-15.180
4,031
175 (250)
239 (234)
1800
17,9
10,68
2,31
10-15.190
4,286
175 (250)
239 (234)
1900
18,8
11,33
2,44
10-15.200
4,541
175 (250)
239 (234)
2000
19,7
12,02
2,58
10-15.210
4,796
175 (250)
239 (234)
2100
21,1
12,71
2,72
10-15.220
5,051
175 (250)
239 (234)
2200
22,0
13,36
2,85
10-15.230
5,306
175 (250)
239 (234)
2300
22,8
14,05
2,99
10-15.240
5,561
175 (250)
239 (234)
2400
23,7
14,74
3,14
10-15.250
5,816
175 (250)
239 (234)
2500
24,5
15,39
3,27
10-15.260
6,071
175 (250)
239 (234)
2600
25,4
16,08
3,41
10-15.270
6,326
175 (250)
239 (234)
2700
26,3
16,77
3,55
10-15.280
6,582
175 (250)
239 (234)
2800
27,1
17,42
3,68
10-15.290
6,837
175 (250)
239 (234)
2900
28,0
18,11
3,82
10-15.300
7,092
175 (250)
239 (234)
3000
28,8
18,80
3,96
НКНД (НКД), НКНДН (НКДН) 20-25
20-25.050
0,930
275 (350)
239 (234)
500
9,2
3,76
1,04
20-25.060
1,262
275 (350)
239 (234)
600
10,5
5,14
1,32
20-25.070
1,594
275 (350)
239 (234)
700
11,7
6,44
1,58
20-25.080
1,926
275 (350)
239 (234)
800
13,0
7,82
1,86
20-25.090
2,258
275 (350)
239 (234)
900
14,3
9,2
2,14
20-25.100
2,590
275 (350)
239 (234)
1000
15,6
10,5
2,4
20-25.110
2,922
275 (350)
239 (234)
1100
16,8
11,88
2,68
20-25.120
3,254
275 (350)
239 (234)
1200
18,9
13,26
2,96
20-25.130
3,586
275 (350)
239 (234)
1300
20,2
14,56
3,24
20-25.140
3,918
275 (350)
239 (234)
1400
21,5
15,92
3,52
20-25.150
4,250
275 (350)
239 (234)
1500
22,7
17,3
3,8
20-25.160
4,582
275 (350)
239 (234)
1600
24,1
18,6
4,06
20-25.170
4,914
275 (350)
239 (234)
1700
25,3
19,98
4,34
20-25.180
5,246
275 (350)
239 (234)
1800
26,6
21,36
4,62
20-25.190
5,578
275 (350)
239 (234)
1900
27,8
22,66
4,88
20-25.200
5,910
275 (350)
239 (234)
2000
29,2
24,04
5,16
20-25.210
6,242
275 (350)
239 (234)
2100
31,2
25,42
5,44
20-25.220
6,574
275 (350)
239 (234)
2200
32,5
26,72
5,7
20-25.230
6,906
275 (350)
239 (234)
2300
33,7
28,1
5,98
20-25.240
7,238
275 (350)
239 (234)
2400
35,0
29,48
6,28
20-25.250
7,570
275 (350)
239 (234)
2500
36,3
30,78
6,54
20-25.260
7,902
275 (350)
239 (234)
2600
37,6
32,16
6,82
20-25.270
8,234
275 (350)
239 (234)
2700
38,9
33,54
7,1
20-25.280
8,566
275 (350)
239 (234)
2800
40,1
34,84
7,36
20-25.290
8,898
275 (350)
239 (234)
2900
41,4
36,22
7,64
20-25.300
9,230
275 (350)
239 (234)
3000
42,7
37,6
7,92
Номинальный тепловой поток (Qну) определен при нормированных условиях (ну): температурный напор, т.е. разность температур между среднеарифметической температурой теплоносителя в конвекторе и расчетной температурой воздуха в отапливаемом помещении, равен 70 С; расход теплоносителя через присоединительные патрубки конвектора составляет 0,1 кг/с (360 кг/ч) при его движении по схеме "сверху-вниз"; атмосферное давление - 1013,3 гПа (760 мм рт.ст.)
*Размеры в скобках для напольных конвекторов.
** Номинальный тепловой поток указан для настенных приборов. Тепловой поток приборов в напольном исполнении, установленных на расстоянии 50…80 мм. от стены до кожуха конвектора следует принимать на 2% выше по сравнению с указанным в таблице.
Высота конвектора может быть увеличена за счет высоты опор по специальному заказу.
5. МОНТАЖ
5.1. Монтаж конвекторов должен выполнять специалист-сантехник согласно требованиям СНиП 3.05.01-85 «Внутренние санитарно-технические системы».
5.2. Вынуть конвектор из упаковки.
Монтаж конвектора начать с разметки отверстий под крепёж.
Для напольных конвекторов по отверстиям в опорах конвектора в собранном виде произвести разметку на чистом полу (неровность пола не должна превышать 3мм. на длине конвектора.) Конвекторы длиной более 1,1 метра имеют три опоры, длиной более 2,0 метра четыре.
Для настенных конвекторов по отверстиям в кронштейнах конвектора в собранном виде произвести разметку на стене (после проведения отделочных работ). При этом следует учесть, что для оптимальной теплоотдачи расстояние между конвектором и полом, должно быть 100-120 мм, а между конвектором и подоконником не менее 100 мм.
С помощью строительного уровня обеспечить горизонтальное расположение прибора.
5.3. Выполнить отверстия, установить дюбели.
5.4. Крепление конвектора.
Рис.7
Рис.7
В настенном варианте исполнения конвектора, ввинтить шурупы в дюбели под верхние отверстия кронштейнов. Навесить конвектор. Зафиксировать конвектор шурупами по нижним отверстиям кронштейнов (рис.8).
Снять декоративную решётку и кожух конвектора, открутив винты внизу кожуха.
Затянуть верхние шурупы крепления кронштейнов.
В напольном варианте исполнения конвектора, крепить шурупами к полу крайние опоры, не отсоединяя от теплового пакета. Зафиксировать все опоры конвектора на полу шурупами (рис.7).
5.5. Выполнить соединение штуцеров конвектора с подводящим и отводящим трубопроводами. Чтобы исключить сворачивание медных труб конвектора при соединении необходимо ключом удерживать шестигранники штуцеров нагревательного элемента.
Рис.8
Рис.8
5.6. Удалить воздух из конвектора. Для этого свободный конец пластиковой трубки опустить в заранее приготовленную емкость для слива воды. Ключом воздухоспускного клапана отвернуть воздухоспускной клапан на 1-2 оборота.
После того, как из трубки вода пойдет сплошной струей без пузырьков воздуха, воздухоспускной клапан закрыть.
5.7. Навесить декоративную решётку обратно на опоры (кронштейны).
5.8. Установить кожух на опоры и зафиксировать его винтами.
6. ХРАНЕНИЕ И ТРАНСПОРТИРОВКА
6.1. Хранить конвекторы до начала эксплуатации и транспортировать следует в таре изготовителя, уложенными в штабели не более 4х рядов.
6.2. Допускается транспортирование конвекторов любым видом транспорта.
6.3. Условия хранения и транспортирования Ж2 по ГОСТ 15150-69.
Температура воздуха от –50 до +50 °С;
относительная влажность до 100% при 25 °С (среднегодовое значение 80% при 15 °С) в отсутствии атмосферных осадков.
7. УСЛОВИЯ ЭКСПЛУАТАЦИИ
Внимание: Не допускается эксплуатация конвектора в условиях, приводящих к замерзанию теплоносителя (например, если при отрицательной температуре наружного воздуха отключить циркуляцию теплоносителя через конвектор и открыть окно), что может привести к разрыву труб).
7.1. Не допускаются удары и другие действия, приводящие к механическим повреждениям конвектора и его элементов.
7.2. При использовании в качестве теплоносителя воды её параметры должны удовлетворять требованиям, приведенным в СО 153-34.20.501-2003. «Правилах технической эксплуатации электрических станций и сетей Российской Федерации».
Допускается использование в качестве теплоносителя специальных антифризных жидкостей для отопительных систем марки «Termo Tactic»
RUB
USD
EUR
